RC4GS V2

          Bedienungsanleitung

Anpassbar an RC-Autos/Boote/Roboter
















CE   FCC   RoHS








Technische Updates und zusätzliche Programmierbeispiele finden Sie unter https://www. radiolink.com


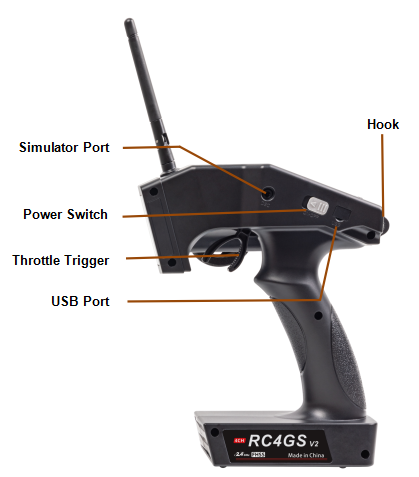

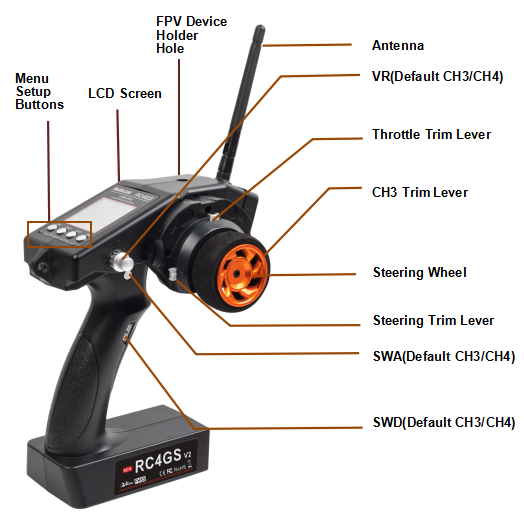

Vielen Dank, dass Sie sich für Radiolink 2,4 GHz 4CH-Funkgerät - RC4GS V2 entschieden haben. RC4GS V2 ist der Standard-4-Kanal-Sender und funktioniert mit einem Empfänger R6FG, der mit integriertem Kreisel und Hochspannungsservo unterstützt.






























Betreiben Sie Ihr Modell niemals bei widrigen Wetterbedingungen. Eine schlechte Sicht kann zu Desorientierung und Verlust der Kontrolle über Ihr Modell führen.

Benutzen Sie dieses Produkt niemals in einer Menschenmenge und einem illegalen Bereich.

Stellen Sie immer sicher, dass die Trimmhebel auf 0 stehen und der Akku richtig geladen ist, bevor Sie den Empfänger anschließen.

Überprüfen Sie vor jedem Lauf immer alle Servos und deren Anschlüsse.

Achten Sie immer darauf, den Empfänger vor dem Sender auszuschalten.



Dieses Produkt ist kein Spielzeug und NICHT für Kinder unter 14 Jahren geeignet. Erwachsene sollten das Produkt außerhalb der Reichweite von Kindern aufbewahren und beim Betrieb dieses Produkts in Gegenwart von Kindern Vorsicht walten lassen.

Betreiben Sie Ihr Modell niemals bei widrigen Wetterbedingungen. Wasser oder Feuchtigkeit kann durch Lücken in der Antenne oder dem Joystick in das Innere des Senders eindringen und das Modell instabil, sogar außer Kontrolle geraten. Wenn das Laufen bei nassem Wetter (z. B. bei einem Spiel) unvermeidlich ist, verwenden Sie immer Plastiktüten oder ein wasserdichtes Tuch, um den Sender abzudecken.


Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und

(2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Alle Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
















Anzeige auf dem LCD-Bildschirm

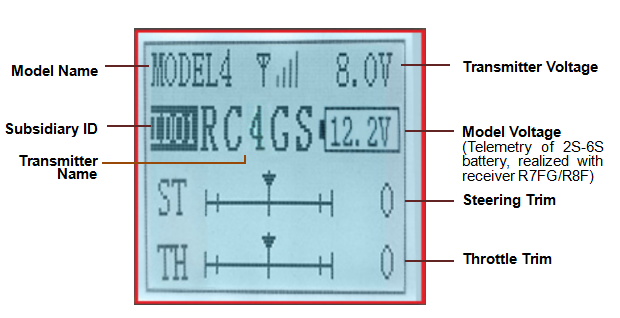

Beim Einschalten des RC4GS V2 werden Modellname, Tochter-ID, Sendername, Senderbatteriespannung, Modellbatteriespannung, Lenktrimmung und Gastrimmung auf dem LCD-Bildschirm angezeigt.













Notiz:Die Tochtergesellschafts-ID wird erst angezeigt, wenn die Funktion im Menü ID SEED aktiviert wird.

Die Telemetriefunktion der Modellbatteriespannung kann nur mit R7FG/R8F realisiert werden.

Wenn das Binden abgeschlossen ist, befindet sich oben in der Mitte des Bildschirms eine Signalsäule. Da dem R6FG kein Verstärkermodul hinzugefügt wurde, beträgt die Signaltelemetrie vom Empfänger etwa 80 m (262,5 Fuß). Wenn die Entfernung mehr als 80 m beträgt, kann die Signalsäule verschwinden, aber der Kontrollbereich des RC4GS V2 beträgt 400 m (1312 ft).
















Empfänger R6FG (Standardpaket)

Der mit RC4GS V2 gepackte Empfänger ist R6FG, 2,4 GHz 6 Kanäle, integrierter Kreisel und unterstützt Hochspannungsservos.

Notiz:Die Telemetrie der Modellspannung kann nur mit dem Empfänger R7FG/R8F realisiert werden.








Bindung

Stellen Sie Sender und Empfänger nahe beieinander (ca. 50 Zentimeter) und schalten Sie beide ein.2. Schalten Sie den Sender ein und die LED am R6FG beginnt langsam zu blinken.

3. An der Seite des Empfängers befindet sich eine schwarze Bindungstaste (ID SET). Drücken Sie die Taste länger als 1 Sekunde und lassen Sie sie los, die LED blinkt schnell, was bedeutet, dass der Bindevorgang läuft.

4. Wenn die LED aufhört zu blinken und immer leuchtet, ist die Bindung abgeschlossen und oben auf dem LCD-Bildschirm des Senders wird eine Signalsäule angezeigt. Wenn dies nicht erfolgreich ist, blinkt die LED zur Benachrichtigung langsam weiter. Wiederholen Sie die obigen Schritte.

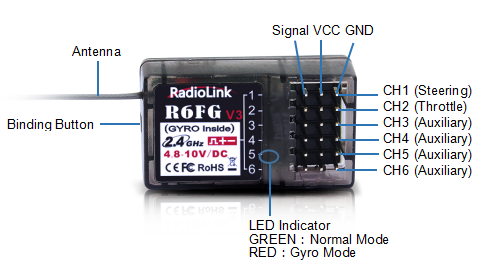

Notiz KEIN Kreisel standardmäßig als Werkseinstellung. Da der integrierte Kreisel im R6FG einen Selbsttest durchführt, ist es sehr wichtig, dass der R6FG beim Einschalten still bleibt. Es gibt zwei LED-Anzeigen am R6FG. GRÜN zeigt den normalen Arbeitsmodus an, während ROT den Kreiselarbeitsmodus anzeigt. Wenn ROT ausgeschaltet ist, bedeutet das KEIN Kreisel. Wenn die Bindung nicht erfolgreich ist, blinkt die grüne LED zur Benachrichtigung weiter.


Hinweis zur Verwendung des Empfängers

Halten Sie die Antennen so gerade wie möglich, sonst verringert sich die effektive Kontrollreichweite.

Große Modelle können Metallteile enthalten, die die Signalemission beeinflussen. In diesem Fall sollten die Antennen an beiden Seiten des Modells positioniert werden, um unter allen Umständen den besten Signalstatus zu gewährleisten.

Antennen sollten mindestens einen Zentimeter von Metallleitern und Kohlefasern entfernt sein und dürfen nicht zu stark gebogen werden.

Halten Sie Antennen von Motor, Regler oder anderen möglichen Störquellen fern.

Es wird empfohlen, Schwamm oder Schaumstoff zu verwenden, um Vibrationen bei der Installation des Empfängers zu vermeiden.

Der Empfänger enthält einige hochpräzise elektronische Komponenten. Achten Sie darauf, starke Vibrationen und hohe Temperaturen zu vermeiden.

Spezielles vibrationsfestes Material für R/C wie Schaumstoff oder Gummituch wird verwendet, um den Empfänger zu schützen. Bewahren Sie den Empfänger in einer gut verschlossenen Plastiktüte auf, um Feuchtigkeit und Staub zu vermeiden, die den Empfänger möglicherweise außer Kontrolle bringen würden.

Wenn alle oben genannten Schritte abgeschlossen sind, schalten Sie bitte den Sender aus und wieder ein, um zu testen, ob der Empfänger richtig damit verbunden ist.


R6FG Arbeitsmodus

R6FG hat zwei Arbeitsmodi: normaler Arbeitsmodus und Kreiselarbeitsmodus.

(1) Normaler Arbeitsmodus

Grüne LED, der Kreisel funktioniert NICHT.

(2) Gyro-Funktion Arbeitsmodus

Sowohl GRÜNE als auch ROTE LED leuchten.

Die Kreiselfunktion des Empfängers R6FG für professionelles Autodriften kann aktiviert und deaktiviert werden. Wenn es aktiviert ist, kann die Kurvenstabilität während des Wettkampfs maximiert werden. Bei einer falschen Position hält die Kreiselfunktion das Auto geradeaus und dreht präzise.R6FG Gyro Setup


A.Gyro aktiviert

Factory setting is gyro function OFF by default.

Short press ID SET three times with interval less than 1 second, the RED indicator flashes three times. Red LED on/off indicates the gyro function is on/off.

B. Gyro Phase

When the gyro forward is enabled, try to turn the model car to see if the gyro is correcting the wheels. Normally, the wheels should turn right to correct when the car is turned left while the wheels should turn left to correct when the car is turned right. If the gyro phase is reversed, short press the binding button (ID SET) twice in 1 second. The Red indicator flashes twice means the gyro phase setting is complete.

Gyro Sensitivity Adjustment

Gyro sensitivity setting is CH3 by default (factory setting) and can be adjusted by the VR rotary switch. Percentage is displayed when sensitivity is adjusted while the bigger percentage means higher sensitivity. If the VR rotary switch/CH3 is set with other function, MODE can be changed to STD in GYRO setting of the menu to adjust gyro sensitivity with buttons Dec(-) and Inc(-).

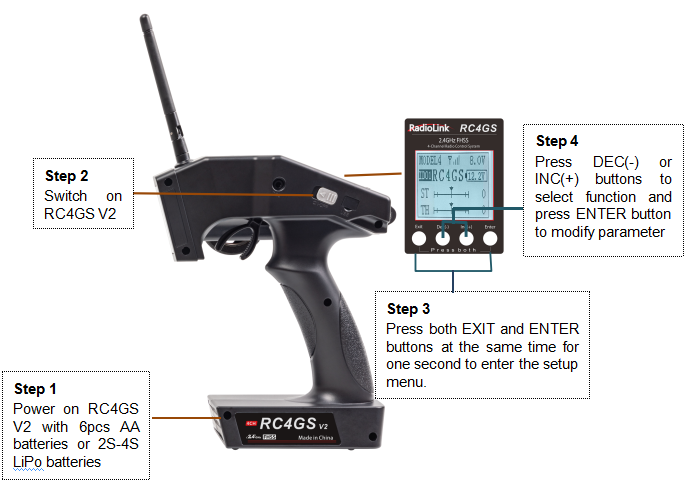

RC4GS Mix Control Setup

RC4GS V2 can be used to control dual-engine models like tracked vehicle has two motors and each track is driven by each motor.

Before setting the mix controls, check if the phases working correctly by pulling trigger and turning the wheel to test throttle and rudder.

Throttle ReverseNOR/REV

Normally, pull the throttle, the right track should be moving forward while push the throttle and the right track should be backward.

If pulling the throttle and the left track moves backward;

Or pushing the throttle and the left track moves forward, meaning

the initial throttle is reversed and needs to be set. Enter REVERSE

in the menu to modify.

Steering ReverseNOR/REV

Normally, if turn the steering wheel right/clockwise, the left track should be moving forward while

turn the wheel left/anticlockwise and the left track should be backward.If turning the steering wheel right and the right track moves backward; Or turning the wheel left and the right track moves forward, meaning the initial steering is reversed and needs to be set. Enter REVERSE in the menu to modify.

After setting the throttle/ steering reverse, then mix control can be set.

Throttle mix steeringtracked vehicles moving forward/backward

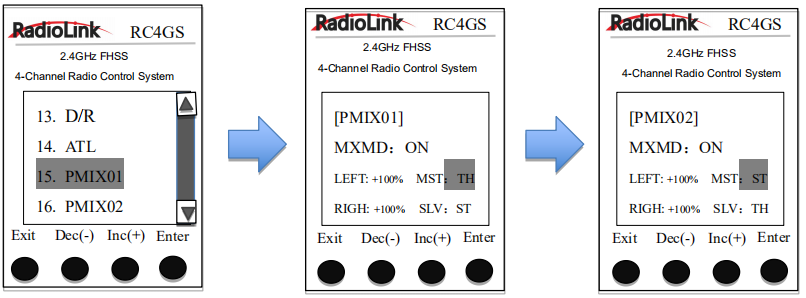

As tracked vehicles moving forward/backward is controlled by throttle, throttle leads steering in the mix control. That is, Master-Throttle, Slave-Steering.  Enter PMIX01 in the menu to modify.

* Percentage value varies the speed;

”+”means Master and Slave move to same direction at the same time

Steering mix Throttletracked vehicles turning left/right

As tracked vehicles turning left/right is controlled by steering, steering leads throttle in the mix control. That is, Master-Steering, Slave-Throttle. Enter PMIX02 in the menu to modify.

* Percentage value varies the turning angle;

”-”means Master and Slave move to different directions at the same time










* For more detailed information on function setting please refer to the product user manual on   .



Size: 213 *117 * 115.5mm(6.39*3.51*3.46)

Weight: 330g(11.6oz)

Channel: 4CH

Antenna Length: 106mm(4.17")

Control Range: 400m(437yd)

Operating Current: 80-120mA

Operating Voltage: 4.8-15V

(6pcs of AA battery or 2S-4S LiPo battery)

RF Power: <20dbm

Frequency: 2.4Ghz ISM Band2400.0MHz--2483.5MHz

Modulation Mode: GFSK

Channel resolution: 4096, the regular jitter is 0.5us

Spread Spectrum: FHSS

 67 Channels Pseudo Random Frequency Sequence Hopping

LCD Screen: 128*64 Resolution, LCD Back Light

Low Voltage Alarm: Yes (can be customized on 2S-4S battery)

Adaptable Models: Fishing boats, Robots,Vehicles(Crawlers/Tanks/Truck)

Compatible Receiver: R6FG, R6F, R8EF, R8F, R7FG, R4FGM,R4F

Battery Tray Dimension: 89*59*18mm (3.5”*2.32”*0.71)

Model Memory: 10

For more after-sales service:

Please start from  to download the electronic detailed manual.

Or send mail to:


Thank you again for choosing our product.
