功能介绍

低电预充：当检测到单节电池低于3.0V时，使用小电流激活电池，恢复电池容量。

快充：当单节电池大于3.0V且小于4.16V时，使用1.5A给电池充电。

涓流补电：当单节电池大于4.16V时，使用0.8A的电流给电池充电，让电池冲的更满，避免过充。

温度控制：当检测到板子温度大于75摄氏度时，降低充电电流为预定电流的2/3，降低板子温度，当检测到板子温度小于70摄氏度时，恢复为预定电流给电池充电。

电源保护：当检测到电源电压被拉低到3.7V时，将当前电流设定为预定电流，以适应各种不同规格的充电头。

平衡充电：电池电压充至4.16V时，若检测到两节电池电压不相等时，开启平衡冲电，保证电池电压一致。

充电报警：当检测到长时无电流，将自动停止充电，红色LED灯闪烁以提示异常。

充电时间：500mAH 2S电池充电时间约40分钟。

电压精度：满电电压4.20V时±0.02V。

充电效率：大于82%。

技术参数

尺寸：40.5*21*15 mm

重量：9g

输入电压：5V

支持电池类型：2S锂电池

充电精度：0.02V

充电电压：单片电芯最高4.2V

充电电流：1.5A

平衡电流：0.8A

最大输出功率：20W

输入端接口：USB Type-C输入

充电端接口：平衡口直充

工作模式：快充模式，平衡模式，涓流修复模式自适应

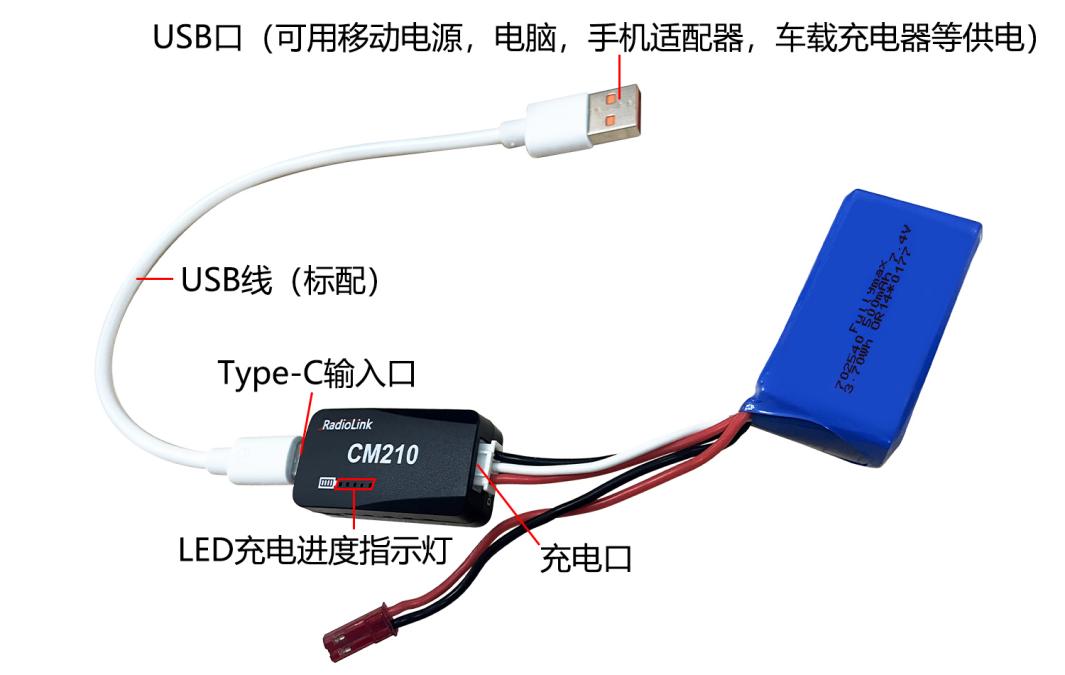

将CM210充电器标配的USB线一端插入CM210充电器的 Type-C输入口（如下图），再将USB线另一端接入移动电源、电脑、手机适配器等供电设备，正确连接后充电器的红色指示灯常亮。

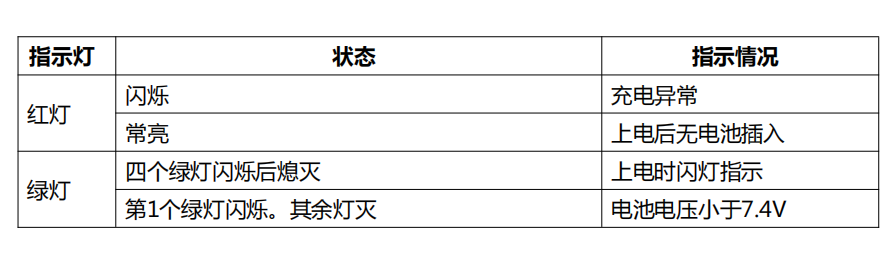

将飞机标配的2S锂电池的平衡头插入充电器的充电口（如下图）。然后 LED绿灯开始闪烁，表示充电器正在对锂电池进行充电。（注意：充电过程中LED绿灯闪烁表示充电正常；若充电过程中LED红灯闪烁表示充电异常，需重新连接排查异常。）

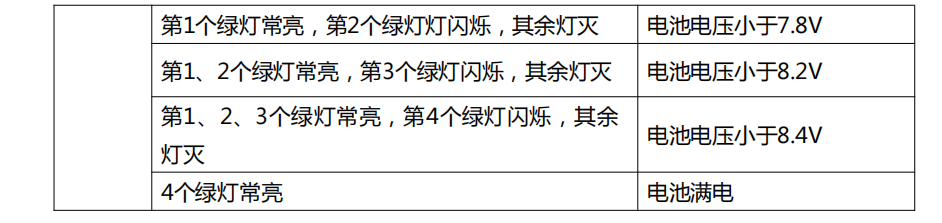

四个 LED 绿灯全部常亮表示电池充满电，充电器会自动停止充电。

取下电池，拔掉电源。

需三组电源。电池端两组5V精密电源，电流设为0.1A，连接好电池端，打开电池端电源开关。充电端电源，电压设置成5V，3A供电，连接电源端。打开充电端电源开关，此时MCU内部运行校准程序，当所有绿灯同时点亮后熄灭，校准完毕。

注意：CM210出厂默认已完成电压校准，无需再次校准。

充电器上电后，刚插入电池或插入电池1分钟内，红灯闪烁

电流检测电阻烧坏，MCU检测到电流太大

开关管损坏，无法正常开关，无电流输出或电源输出电流太小

充电器上电，插入电池后一段时间正常充电，之后红灯闪烁

电源输出电流过小，或者电池损坏

解决方法：重新更换电源或电池进行充电，如仍出现异常现象则充电器损坏
